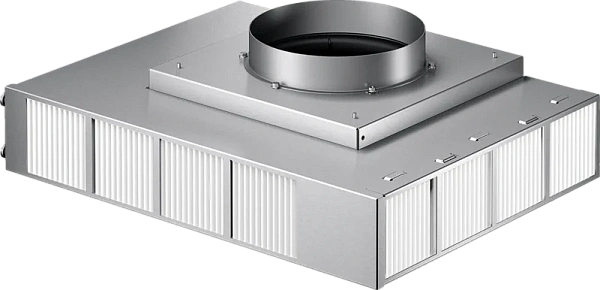

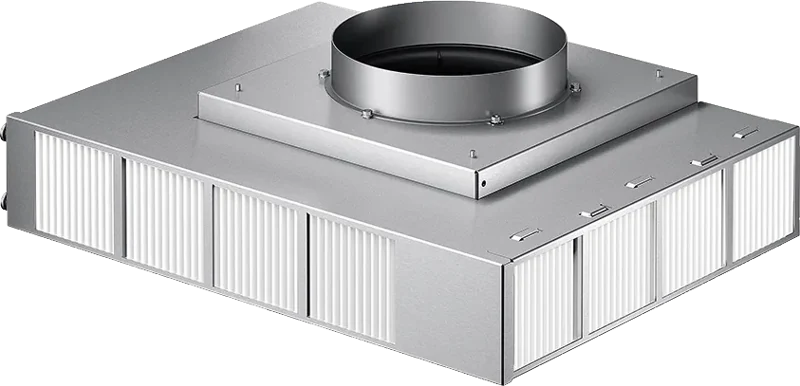

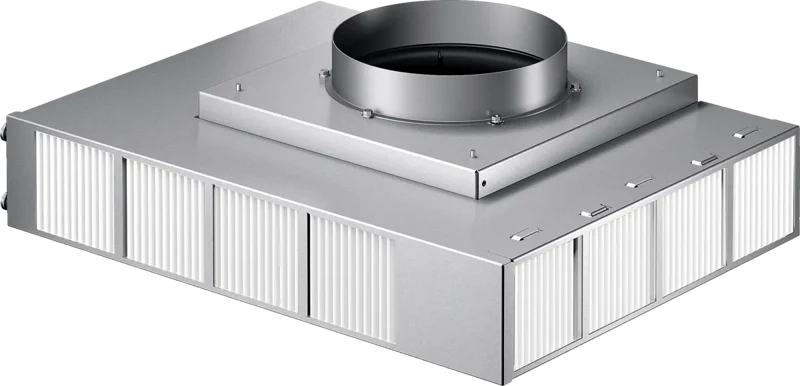

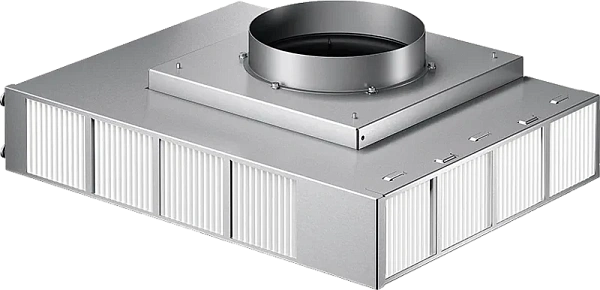

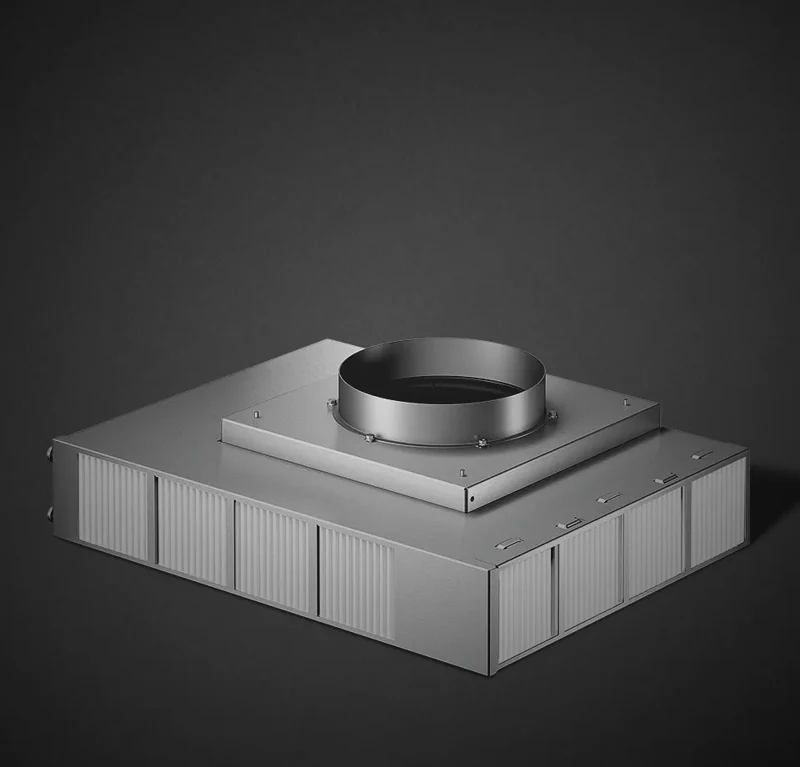

Gaggenau AR413122 — Выносной вентиляционный модуль

Выносной рециркуляционный моторный блок серии 400 для вытяжных приборов без собственного двигателя. Компактная установка в цоколь высотой от 100 мм; подходит для кухонных островов. Максимальная производительность по EN 61591 — 900 м³/ч. Уровень звуковой мощности зависит от условий установки; доступные ступени мощности — от подключённого вытяжного прибора. Бесщёточный двигатель постоянного тока BLDC; корпус из оцинкованного металла. Три ступени мощности с электронным управлением и один интенсивный режим. Входное подключение — одно круглое DN150. Кронштейн для крепления к верхней или боковой стенке шкафа входит в комплект. Два фильтра с активированным углём входят в заводской комплект. По описанию производителя фильтры эффективно уменьшают сложные кухонные запахи, в том числе при приготовлении рыбы и морепродуктов, задерживают воздушную пыльцу и дезактивируют удержанные аллергены. Фильтры запахов заменяют не реже одного раза в год — это требование актуальной монтажной инструкции 9001659566_D. Период 1–1,5 года из отдельных разделов технического листа не следует использовать для продления установленного инструкцией срока. Для замены фильтров цоколь должен сниматься либо необходимо предусмотреть сервисное отверстие не менее 600 × 100 мм. После снятия крышки отворачивают два винта с накатанной головкой, извлекают оба фильтра и устанавливают новые без упаковки. Если непосредственно перед выходом воздуха нет вентиляционной решётки, между фильтрами и передней стенкой мебели оставляют не менее 150 мм. Такой же зазор предусматривают от бокового выхода воздуха до боковой стенки. Не перекрывайте зоны выхода воздуха и извлечения фильтров. Площадь свободного выхода воздуха выбирают по инструкции конкретного исполнения: 9001659566_D предусматривает не менее 400 см², а 9000974057_I — не менее 720 см². В цоколе предусматривают решётку, прорезь либо другой достаточный выход воздуха.

Основные характеристики

Функции и характеристики

• Выносной рециркуляционный моторный блок серии 400 для вытяжных приборов без собственного двигателя. Компактная установка в цоколь высотой от 100 мм; подходит для кухонных островов.
• Максимальная производительность по EN 61591 — 900 м³/ч. Уровень звуковой мощности зависит от условий установки; доступные ступени мощности — от подключённого вытяжного прибора.
• Бесщёточный двигатель постоянного тока BLDC; корпус из оцинкованного металла. Три ступени мощности с электронным управлением и один интенсивный режим.
• Входное подключение — одно круглое DN150. Кронштейн для крепления к верхней или боковой стенке шкафа входит в комплект.
• Два фильтра с активированным углём входят в заводской комплект. По описанию производителя фильтры эффективно уменьшают сложные кухонные запахи, в том числе при приготовлении рыбы и морепродуктов, задерживают воздушную пыльцу и дезактивируют удержанные аллергены.
• Фильтры запахов заменяют не реже одного раза в год — это требование актуальной монтажной инструкции 9001659566_D. Период 1–1,5 года из отдельных разделов технического листа не следует использовать для продления установленного инструкцией срока.
• Для замены фильтров цоколь должен сниматься либо необходимо предусмотреть сервисное отверстие не менее 600 × 100 мм. После снятия крышки отворачивают два винта с накатанной головкой, извлекают оба фильтра и устанавливают новые без упаковки.
• Если непосредственно перед выходом воздуха нет вентиляционной решётки, между фильтрами и передней стенкой мебели оставляют не менее 150 мм. Такой же зазор предусматривают от бокового выхода воздуха до боковой стенки. Не перекрывайте зоны выхода воздуха и извлечения фильтров.
• Площадь свободного выхода воздуха выбирают по инструкции конкретного исполнения: 9001659566_D предусматривает не менее 400 см², а 9000974057_I — не менее 720 см². В цоколе предусматривают решётку, прорезь либо другой достаточный выход воздуха.
• Общая мощность подключения — 180 Вт. Кабель питания с вилкой — 1,8 м; кабель передачи данных — 2 м. Управление осуществляется через подключённый вытяжной прибор.
• Стороны корпуса в плане по чертежу — 535 × 406 мм, высота корпуса — 99 мм. Верхние элементы подключения показаны отдельно; размер 99 мм не является полной высотой с патрубком и воздуховодом.
• В основании мебели выполняют вырез 320 × 320 мм по схеме и выбранному положению прибора. Между ножками мебели требуется не менее 600 мм свободного пространства.
• При высоте цоколя менее 130 мм предусматривают доступ спереди. Вырезанную часть днища при необходимости возвращают после монтажа; мебель должна сохранить устойчивость. Поверхности срезов защищают от влаги и нагрева.
• Модуль устанавливается на резиновые ножки без дополнительного крепления к полу. Для крепления на заднюю стенку используют комплектный кронштейн и четыре винта, выравнивая прибор горизонтально. При таком монтаже по схеме расстояние от нижней кромки варочной панели до верхней кромки моторного блока — не менее 300 мм.
• Для расчёта настенного крепления актуальная инструкция 9001659566_D указывает массу прибора около 10 кг. Тип крепежа выбирают по конструкции стены.
• По актуальной инструкции AD704050 — отдельный коллектор для двух плоских воздуховодов. Его привинчивают к моторному блоку; воздуховоды закрепляют на соединении и герметизируют.
• AA010410 — отдельная вентиляционная решётка шириной 90 см, указанная производителем как монтажная принадлежность. Её наличие в комплекте моторного блока не подразумевается.
• Разъёмы X1 и X2 равнозначны. Допускается последовательное объединение максимум 20 приборов с синхронной работой освещения и вентиляции. Суммарная длина сетевых кабелей — не более 40 м; при необходимости используют экранированный кабель не ниже CAT-5.
• Сбой питания или обрыв сетевого кабеля одного участника блокирует вентиляцию всей системы. После изменения конфигурации квалифицированный специалист выполняет повторную инициализацию и проверку.
• Выход X16 — беспотенциальный контакт: замкнут при включённом вентиляторе и разомкнут при выключенном. Максимальные параметры коммутации — 30 В / 1 А переменного или постоянного тока; подключение выполняет квалифицированный электрик.
• Для исполнения, описанного в инструкции 9000974057_I, предусмотрен вход X17 оконного контактного выключателя AA400510, приобретаемого отдельно. При таком подключении вентиляция работает только с открытым окном, освещение может работать и с закрытым; закрытие окна отключает работающую вентиляцию в течение 5 секунд. Наличие этого входа сверяют с инструкцией конкретного исполнения.
• Подтверждённые каталогом сочетания в режиме рециркуляции: VL414115, VL200120 и AL400192. Для AL400122 каталог предусматривает два моторных блока AR413122; это сочетание не следует рассчитывать как систему с одним блоком.
